Bẫy hơi là gì? Phân loại – Cấu tạo – Nguyên lý & Cách chọn bẫy hơi phù hợp

Bẫy hơi là thiết bị không thể thiếu trong hệ thống hơi nước công nghiệp, có nhiệm vụ xả nước ngưng, khí không ngưng ra khỏi đường ống nhưng không làm thất thoát hơi nóng. Việc lựa chọn đúng bẫy hơi giúp hệ thống vận hành ổn định, tiết kiệm năng lượng và kéo dài tuổi thọ thiết bị.

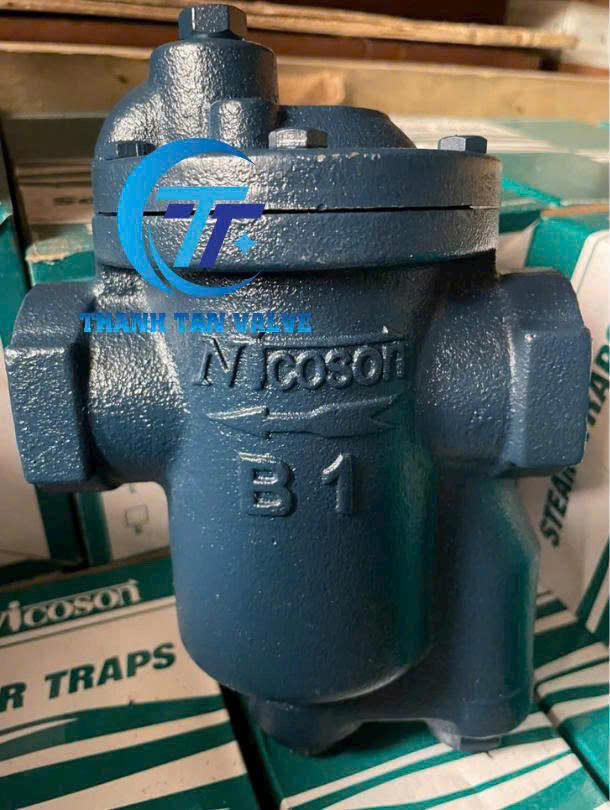

BẪY HƠI NICOSON

 Bẫy hơi là gì?

 Bẫy hơi (Steam Trap) là thiết bị tự động:

• Xả nước ngưng tụ

• Xả khí không ngưng

• Giữ lại hơi nước bão hòa hoặc hơi quá nhiệt

BẪY HƠI YOOYOUN

Bẫy hơi thường được lắp ở:

• Đầu cuối đường ống hơi

• Trước và sau thiết bị trao đổi nhiệt

• Trước van điều khiển

• Đáy đường ống hơi

Tại sao hệ thống hơi bắt buộc phải dùng bẫy hơi? Nếu không sử dụng bẫy hơi, hệ thống sẽ gặp các vấn đề:

• Ứ đọng nước gây búa nước

• Giảm hiệu suất truyền nhiệt

• Hư hỏng van, đường ống

• Tiêu hao nhiên liệu

Bẫy hơi giúp tiết kiệm 10–20% chi phí năng lượng cho hệ thống lò hơi.

Cấu tạo chung của bẫy hơi Tùy từng loại, nhưng bẫy hơi thường gồm:

• Thân bẫy: Gang, thép, inox

• Bộ phận cảm biến: phao, gầu, đĩa, capsule

 • Van xả • Lưới lọc (strainer)

• Cửa vào – cửa ra

Nguyên lý hoạt động của bẫy hơi Nguyên lý chung:

 • Khi có nước ngưng → bẫy mở → xả nước

• Khi có hơi nóng → bẫy đóng → giữ hơi Tùy từng loại bẫy hơi sẽ có cơ chế đóng mở khác nhau (theo nhiệt độ, mật độ hoặc động năng).

Các loại bẫy hơi phổ biến hiện nay

Bẫy hơi phao (Float Steam Trap)

• Hoạt động theo mực nước

• Xả nước liên tục

• Phù hợp hệ thống tải lớn

Ứng dụng: thiết bị trao đổi nhiệt, lò hơi

Bẫy hơi gầu đảo (Inverted Bucket)

• Hoạt động theo tỷ trọng hơi – nước

• Chịu áp cao • Độ bền cao

Ứng dụng: đường ống hơi chính

Bẫy hơi đồng tiền (Thermodynamic)

• Cấu tạo đơn giản

• Chịu áp cao, nhỏ gọn

• Dễ bảo trì

Ứng dụng: đường ống hơi ngoài trời

Bẫy hơi nhiệt (Thermostatic)

• Hoạt động theo nhiệt độ

• Xả khí không ngưng rất tốt

Ứng dụng: khởi động hệ thống hơi

Ưu điểm khi sử dụng bẫy hơi chất lượng

• Giảm thất thoát hơi
• Tăng hiệu suất truyền nhiệt
• Giảm chi phí nhiên liệu
• Bảo vệ thiết bị trong hệ thống
• Vận hành ổn định, an toàn ⸻

Cách chọn bẫy hơi phù hợp cho hệ thống Khi lựa chọn bẫy hơi, cần dựa vào:

1. Lưu lượng nước ngưng

2. Áp suất và nhiệt độ làm việc

3. Loại môi chất (hơi bão hòa / quá nhiệt) 4. Vị trí lắp đặt

5. Điều kiện môi trường

Không nên chọn bẫy hơi chỉ theo kích thước đường ống.

Các lỗi thường gặp khi sử dụng bẫy hơi

• Bẫy hơi không xả nước

• Bẫy hơi xả hơi liên tục

• Nghẹt lưới lọc

• Lắp sai chiều dòng chảy

• Chọn sai loại bẫy

Kiểm tra định kỳ giúp tăng tuổi thọ bẫy hơi lên gấp nhiều lần.

 Báo giá bẫy hơi mới nhất Giá bẫy hơi phụ thuộc vào:

• Loại bẫy (phao, gầu, đồng tiền…)

• Kích thước DN

• Áp suất làm việc

• Thương hiệu
